　　外形尺寸： 194 mm (寬) X 98 mm(高) X 155 mm(深)。

　　開孔尺寸： 187(-0.0～1.0) mm X 93(-0.0～1.0) mm。

　　安裝步驟：

　　1、開箱檢查

　　打開包裝箱，按隨機附帶的裝箱清單查看部件是否完整。若有缺件或部件損

　　壞，請速與本公司聯系，以便得到妥善處理。

　　確信各部件完好無損后將儀表從包裝箱中取出，然后進行安裝和接線。

　　2、安裝

　　根據第一章中的尺寸要求在控制柜上開一矩形孔。

　　拆下固定左右插板的二個螺絲，并取下左右插板。

　　將儀表從控制柜外面的開口處插入。

　　從儀表后面重新裝上左右插板，并上緊二個螺絲。

　　3、電氣連接

　　先連接傳感器接口、連接串行接口、再是輸入/輸出接口、輸入/輸出信號、模擬量輸出選件、PCB板上的跨接器、

　　4、設定和校正(詳見相關說明書)

　　5、操作

　　顯示：

　　ST300 儀表有一個6 位段碼型真空熒光顯示器，ST300 儀表可顯示重量數據、操作提示信息及錯誤代碼。

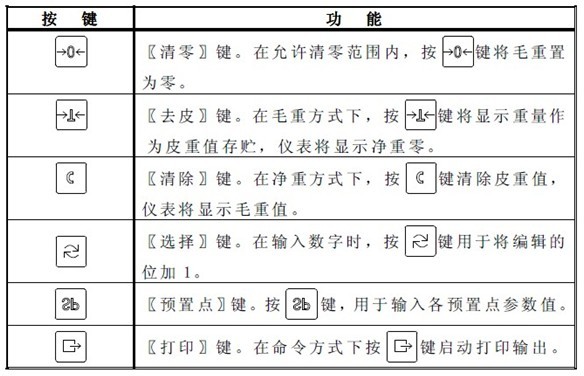

　　鍵盤功能定義如下：
